Identificar el sensor Rain Bird RSD-BEx
El RSD-BEx se documenta como sensor de lluvia cableado con soporte de montaje y una extensión de dos conductores. Su función es interrumpir el programa de riego compatible cuando el elemento sensor acumula lluvia. No mide la humedad del suelo, no crea horarios y no transmite por radio a un receptor.
Comprueba la etiqueta de la unidad, la referencia y el contenido del paquete antes de utilizar un manual. El nombre RSD puede aparecer junto al modelo RSDP inalámbrico o a otras variantes de la serie. Las fotos de tienda pueden ser genéricas; una imagen no confirma el tipo de cable, soporte ni compatibilidad. Para reemplazar un equipo instalado, fotografía la etiqueta, el controlador, sus bornas y el cableado antes de desmontar nada.
Especificaciones y umbral de lluvia
| Dato publicado | Especificación RSD-BEx | Qué comprobar |
|---|---|---|
| Tipo de sensor | Cableado, con soporte de montaje | Planificar una ruta hasta el controlador; no es el kit inalámbrico RSDP |
| Ajuste de lluvia | 1/8–3/4 pulgada (5–20 mm) | El dial fija la lluvia acumulada que activa la interrupción |
| Cable | 25 pies (7,6 m), calibre 20 AWG, dos conductores, resistente a UV | Medir recorrido y seguir indicaciones del fabricante para cableado |
| Circuito indicado | Control de baja tensión de 24 VAC | No conectarlo a un circuito de arranque de bomba de alta tensión |
| Segundo ajuste | Anillo de ventilación ajustable | Modifica el secado del sensor; no cambia el umbral de lluvia |
El catálogo técnico de Rain Bird lista ESP-SMT y ESP-SMTe entre los controladores incompatibles. Esa exclusión muestra por qué no basta con comprobar que un equipo utiliza 24 VAC: también importan la entrada del sensor, la lógica de contacto y el esquema del controlador.
Las medidas se conservan tal como las publica Rain Bird. La conversión entre pulgadas y milímetros puede redondearse; utiliza las marcas del dial y el manual de tu modelo en lugar de reconstruir el ajuste con una regla. Estos son datos del fabricante, no una garantía de que el umbral elegido evite el riego en todas las zonas del jardín.
Compatibilidad y cableado de 24 VAC
Antes de conectar el RSD-BEx, desconecta la alimentación siguiendo las instrucciones del controlador. Compara los diagramas de sensor y programador. Algunos controladores tienen bornas dedicadas para sensor; otros pueden utilizar una conexión que interrumpe el común de las válvulas. No existe un esquema universal para todas las marcas.
- Identifica el modelo completo del programador y verifica que admita una entrada de sensor cableado.
- Confirma el tipo de contacto admitido y si el controlador requiere retirar un puente de fábrica.
- Revisa la exclusión de Rain Bird para ESP-SMT y ESP-SMTe antes de planificar la instalación.
- Comprueba que el circuito sea de control de baja tensión de 24 VAC y no el circuito de bomba.
- Si la secuencia de bornas no coincide entre manuales, detén el trabajo y consulta a Rain Bird o a un instalador cualificado.
El fabricante no recomienda usar este sensor en circuitos de arranque de bomba o dispositivos de alta tensión. La inscripción 24 VAC tampoco autoriza conectar cualquier circuito de baja tensión: verifica corriente, lógica, entrada del programador y normativa eléctrica aplicable. Mantén las manos alejadas de bornas con tensión y no pruebes combinaciones al azar.
Ubicación y prueba funcional

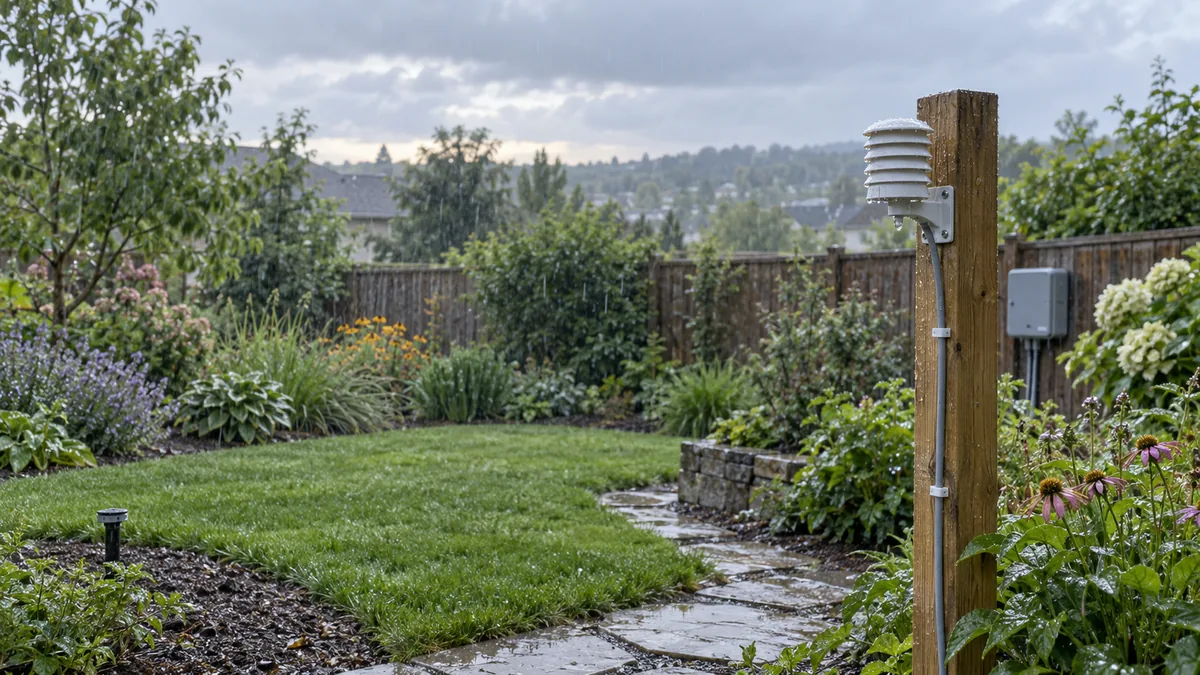

El sensor debe recibir lluvia natural y quedar fuera de la influencia de aspersores, bajantes de canalón, aleros, ramas o salpicaduras. Rain Bird indica que el capuchón del sensor debe quedar nivelado y sin obstáculos encima. Un sensor bajo un techo puede recoger menos agua que el jardín; uno bajo un aspersor puede activar una pausa sin lluvia.
Una vez montado y conectado según el manual, activa una zona del controlador y ejecuta la prueba que describe Rain Bird, presionando el émbolo del sensor. Comprueba que el riego de esa zona se detiene al cabo de unos segundos. Después restablece el controlador y confirma que vuelve al funcionamiento normal según la documentación.
La prueba del émbolo verifica que el circuito responde a una acción manual. No verifica por sí sola que la posición del sensor, el ajuste del umbral y el secado sean adecuados para cada bancal. Tras una lluvia natural, observa si la pausa y la reanudación coinciden con lo que necesita el jardín; revisa también la humedad del suelo antes del siguiente ciclo.
Comprobaciones antes de instalar
- Lee el manual del RSD y el manual del modelo exacto de programador.
- Confirma que la etiqueta indica RSD-BEx, no RSDP u otra variante.
- Verifica que el controlador no figure entre los modelos excluidos y que su entrada admita el esquema del sensor.
- Planifica el cable de 25 pies (7,6 m) y una ubicación expuesta a lluvia, sin obstáculos ni riego directo.
- Comprueba que el circuito sea el de control de baja tensión indicado por Rain Bird.
- Tras conectar, prueba una zona y devuelve el sensor y el controlador a sus ajustes normales.
Si el cable no llega a la ubicación prevista, Rain Bird no recomienda añadir cable al que viene con el equipo. Consulta al fabricante o a un profesional una solución aprobada; no improvises empalmes ni una extensión que pueda alterar la señal o quedar expuesta al agua.
Separar el umbral de lluvia del tiempo de secado
El dial de lluvia y el anillo de ventilación controlan partes distintas del comportamiento. El dial establece cuánto precipitado acumulado provoca la interrupción; el anillo de ventilación influye en cuánto tarda en secarse el sensor y permite reanudar el programa. Cambiar un ajuste no sustituye al otro.
El manual ofrece como punto de partida un umbral de 1/8–1/4 de pulgada para exposiciones prolongadas a sol directo o suelos arcillosos, y de 1/2–3/4 de pulgada para lluvia frecuente e intensa, lugares más sombreados o suelos arenosos. Son orientaciones del fabricante, no reglas universales para todas las plantas ni una recomendación para ignorar el estado del suelo.
El anillo de ventilación también debe ajustarse conforme al manual y a la exposición del sensor. Una ubicación sombreada puede secarse más despacio que una zona soleada, pero la pausa del programa no refleja necesariamente la humedad de cada raíz. Comprueba el riego de cada zona y el tipo de suelo; si una zona permanece húmeda cuando el sensor se seca, puede necesitar otro horario o una separación de sectores.
Distinguir el RSD-BEx de otras variantes
El RSD-BEx es la versión cableada con soporte y cable de 25 pies. Rain Bird RSD-CEx utiliza un montaje con conexión de conducto, mientras que RSDP es inalámbrico y requiere un receptor. Revisa el sufijo del modelo, la pieza de soporte y la presencia de cable o receptor antes de elegir un manual o un repuesto.
Un sensor de lluvia es un dispositivo de interrupción, no un sensor de humedad radicular ni un sistema de riego inteligente. El controlador sigue fijando las horas de inicio, las duraciones de los sectores y las zonas que reciben agua. Por eso, un sensor que responde correctamente no corrige por sí solo un programa demasiado largo, una zona mal agrupada o un emisor obstruido.
Planificar el soporte y la ruta del cable
Escoge un punto donde llegue la lluvia real, sin interferencia de aspersores ni agua de tejado. Asegúrate de que el soporte quede estable y nivelado. El recorrido debe mantenerse dentro de la longitud especificada, sin pellizcos en ventanas, cruces de paso o puntos que puedan enganchar herramientas.
Antes de taladrar, presenta el soporte y el cable para confirmar alcance y acceso de mantenimiento. Utiliza fijaciones adecuadas a la superficie, sin dañar conducciones ni cableado oculto. Si no puedes alcanzar una exposición correcta con el cable incluido, pide una solución al fabricante. Rain Bird no recomienda alargar el cable suministrado con un empalme no autorizado.
La instalación exterior debe cumplir las instrucciones del producto y los requisitos locales. Si no tienes clara la diferencia entre un circuito de control y uno de bomba o la conexión del común, solicita ayuda profesional.
Probar el corte y revisar el sensor
Antes de confiar en el apagado por lluvia, prueba el conjunto sensor-programador. Activa una zona desde el controlador y sigue el método del manual para accionar el sensor. Si el sector no se detiene, revisa las conexiones conforme al diagrama; después devuelve los ajustes normales y confirma la reanudación según la documentación.
Rain Bird indica que el sensor normalmente no requiere mantenimiento programado, aunque sus discos absorbentes pueden necesitar tiempo para secarse después de mojarse. Mantén la zona libre de hojas y suciedad, revisa soporte y cable en inspecciones estacionales y limpia solo según el método documentado. No desmontes el elemento ni uses disolventes o productos de limpieza que el fabricante no autorice.
Anota el ajuste del dial y del anillo después de probarlos, así podrás relacionar una modificación con la próxima respuesta del sistema. Una prueba positiva no sustituye la observación durante lluvia real: el agua que recoge el sensor y el agua disponible para cada raíz pueden diferir.
Resolver problemas si el riego no se detiene
- El sector sigue activo al presionar el émbolo: comprueba terminales, puente retirado, cable común y modo de anulación según el modelo exacto de controlador.
- La prueba manual funciona, pero la lluvia no pausa: confirma que el sensor esté expuesto, que el umbral no sea mayor que la lluvia recogida y que el controlador no tenga el sensor desactivado.
- El riego no se reanuda: revisa el anillo de ventilación y permite que el elemento se seque según las condiciones ambientales; verifica que no haya suciedad o daño.
- Solo una zona continúa regando: el problema puede estar en la válvula, programación o cableado de esa zona, no en el sensor compartido.
- El controlador muestra un error: sigue su manual de diagnóstico o consulta soporte; no cambies bornas mientras el equipo esté alimentado.
Si el comportamiento no coincide con las instrucciones, no sustituyas piezas hasta confirmar el modelo y la causa. Una válvula que deja pasar agua cuando el controlador está apagado requiere revisar válvula o fontanería; un sensor no puede cerrar físicamente una válvula defectuosa.
Alcance de esta referencia documental
Los datos técnicos proceden del soporte, manual y catálogo oficiales de Rain Bird enlazados al final. No hemos instalado ni probado este sensor ni confirmamos compatibilidad con un programador no identificado. No ofrecemos un precio, disponibilidad o garantía comercial; revisa las condiciones regionales con el fabricante o distribuidor.
Para comparar modelos, consulta la guía de sensores de lluvia o la referencia cableada del Hunter Mini-Clik. Sigue siempre el manual correspondiente a la variante impresa en el aparato.
